Uma instalação elétrica residencial é responsável por distribuir energia de forma segura para todos os ambientes da casa. Ela permite o funcionamento de lâmpadas, tomadas, chuveiros, eletrodomésticos, ar-condicionado e diversos outros equipamentos do dia a dia.
Embora muitas pessoas utilizem a energia elétrica diariamente, poucas sabem como ela chega até as tomadas ou como os circuitos são organizados dentro de uma residência.
Neste guia completo, você entenderá como funciona uma instalação elétrica residencial passo a passo, quais são os principais componentes do sistema e por que um projeto bem executado é fundamental para garantir segurança, eficiência e economia.
Resposta rápida
Uma instalação elétrica residencial funciona levando a energia da rede da concessionária até o padrão de entrada da residência. Em seguida, a energia passa pelo medidor, chega ao quadro de distribuição e é dividida em circuitos independentes que alimentam tomadas, iluminação e equipamentos específicos, como chuveiros e ar-condicionado. Todo o sistema deve ser dimensionado conforme a carga elétrica prevista e seguir as normas técnicas para garantir segurança.
Como a energia chega até a sua casa?
O processo começa fora da residência.

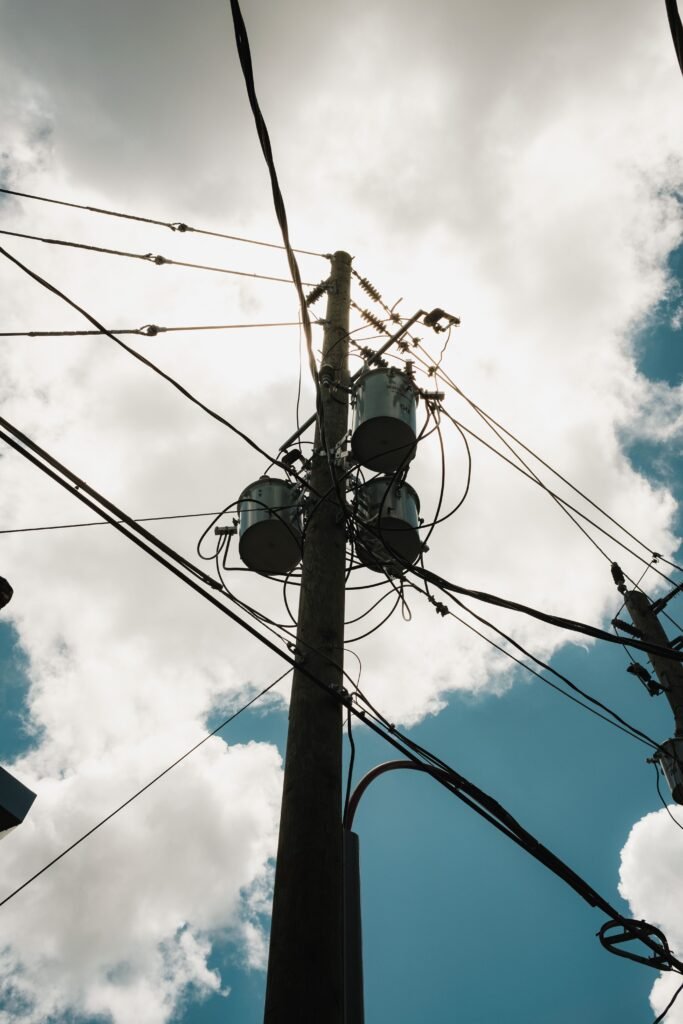

A concessionária de energia fornece eletricidade por meio da rede pública, que chega ao imóvel através do padrão de entrada.
Essa estrutura normalmente é composta por:
- Ramal de ligação
- Poste ou ponto de entrada
- Medidor de energia
- Disjuntor geral
A partir desse ponto, a responsabilidade pela instalação passa a ser do proprietário do imóvel.
Etapa 1 – O padrão de entrada
O padrão de entrada é o primeiro conjunto de equipamentos da instalação elétrica residencial.
Ele tem como função:
- Receber a energia da concessionária.
- Proteger a entrada da instalação.
- Permitir a medição do consumo.
- Distribuir energia para o quadro elétrico.
Uma instalação adequada evita problemas de fornecimento e facilita futuras ampliações.
Etapa 2 – O medidor de energia
Depois do padrão de entrada, a energia passa pelo medidor.
Sua função é registrar todo o consumo da residência.
Com base nessa medição, a concessionária calcula o valor da conta de energia elétrica.

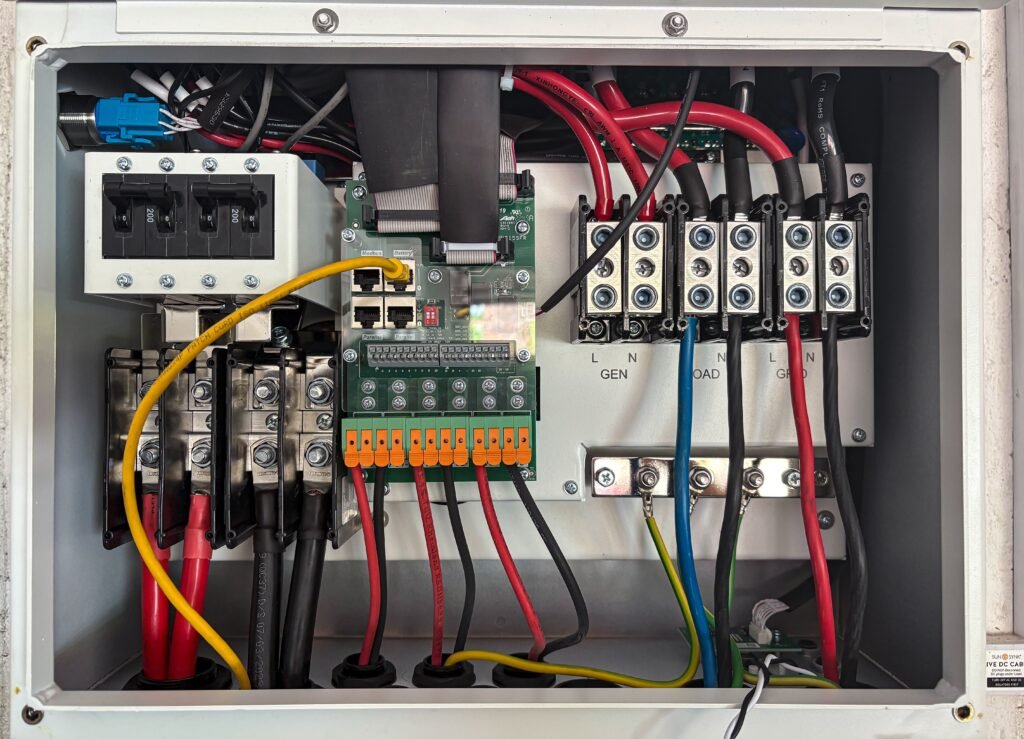

Etapa 3 – O quadro de distribuição
O quadro de distribuição é considerado o “centro de controle” da instalação elétrica.
É nele que ficam os dispositivos responsáveis por distribuir e proteger os circuitos da casa.
Normalmente o quadro contém:
- Disjuntor geral
- Disjuntores dos circuitos
- Dispositivo DR (proteção contra choques)
- Dispositivo DPS (proteção contra surtos elétricos)
Uma organização adequada facilita a manutenção e aumenta a segurança.
Etapa 4 – Divisão dos circuitos elétricos
Uma instalação moderna não utiliza apenas um circuito para toda a casa.
Ela é dividida em vários circuitos independentes.
Por exemplo:
- Iluminação
- Tomadas dos quartos
- Tomadas da cozinha
- Área de serviço
- Chuveiro elétrico
- Ar-condicionado
- Forno elétrico
Essa separação evita sobrecargas e permite que um problema em um circuito não interrompa o funcionamento dos demais.
Etapa 5 – Distribuição pelos cabos elétricos
Após sair do quadro de distribuição, a energia percorre cabos instalados dentro de eletrodutos embutidos nas paredes, pisos ou lajes.
Cada circuito utiliza cabos dimensionados de acordo com:
- Corrente elétrica.
- Distância.
- Potência dos equipamentos.
- Tipo de instalação.
O uso de cabos com bitola inadequada pode provocar aquecimento, perda de eficiência e riscos à segurança.
Etapa 6 – Alimentação das tomadas
As tomadas fornecem energia para aparelhos como:
- Geladeiras
- Televisores
- Computadores
- Máquinas de lavar
- Micro-ondas
- Cafeteiras
- Carregadores
Cada circuito possui uma capacidade máxima de carga. Por isso, é importante evitar o uso excessivo de adaptadores e extensões.
Etapa 7 – Alimentação da iluminação
Os circuitos de iluminação são independentes dos circuitos das tomadas.
Essa divisão oferece vantagens importantes:
- Mais segurança.
- Facilidade de manutenção.
- Menor risco de sobrecarga.
- Continuidade da iluminação caso outro circuito apresente falhas.
Etapa 8 – Circuitos exclusivos para equipamentos de alta potência
Alguns aparelhos exigem circuitos exclusivos devido ao elevado consumo de energia.
Entre eles:
- Chuveiro elétrico
- Ar-condicionado
- Forno elétrico
- Cooktop elétrico
- Aquecedores
- Bombas d’água
Esses equipamentos normalmente possuem disjuntores próprios para garantir proteção e funcionamento adequado.
Como os disjuntores protegem a instalação?
Os disjuntores monitoram continuamente a corrente elétrica.
Quando identificam:
- Sobrecarga.
- Curto-circuito.
- Corrente acima do limite permitido.
Eles interrompem automaticamente o fornecimento de energia naquele circuito.
Essa proteção reduz significativamente o risco de incêndios e danos aos equipamentos.
Qual é a função do aterramento?
O aterramento é um dos elementos mais importantes da instalação elétrica.
Sua função é conduzir correntes de fuga para o solo, ajudando a:
- Reduzir o risco de choques elétricos.
- Proteger equipamentos eletrônicos.
- Melhorar o funcionamento dos dispositivos de proteção.
- Aumentar a segurança da instalação.
O que são DR e DPS?
Além dos disjuntores, instalações modernas utilizam dispositivos de proteção adicionais.
DR (Dispositivo Diferencial Residual)
O DR desliga automaticamente o circuito quando detecta fuga de corrente, reduzindo o risco de choques elétricos.
DPS (Dispositivo de Proteção contra Surtos)
O DPS protege a instalação e os equipamentos contra surtos de tensão causados por descargas atmosféricas ou oscilações na rede elétrica.
Quais são os erros mais comuns em instalações elétricas?
Algumas falhas podem comprometer a segurança e a eficiência da instalação:
- Utilizar fios com bitola inadequada.
- Sobrecarregar tomadas.
- Fazer emendas mal executadas.
- Não instalar aterramento.
- Utilizar apenas um circuito para toda a residência.
- Não identificar os disjuntores.
- Deixar o quadro de distribuição desorganizado.
Evitar esses erros contribui para uma instalação mais segura e durável.
Benefícios de uma instalação elétrica bem planejada
Uma instalação corretamente dimensionada oferece diversas vantagens:
- Maior segurança para os moradores.
- Redução do risco de incêndios.
- Menor ocorrência de quedas de energia.
- Melhor desempenho dos equipamentos.
- Facilidade para futuras ampliações.
- Valorização do imóvel.
- Conformidade com as normas técnicas.
Perguntas frequentes (FAQ)
Quanto tempo dura uma instalação elétrica residencial?
A durabilidade depende da qualidade dos materiais, da execução e das condições de uso. Ainda assim, recomenda-se realizar inspeções periódicas, principalmente em imóveis antigos ou após reformas.
Posso aumentar o número de tomadas sem trocar toda a instalação?
Em muitos casos, sim. No entanto, é necessário verificar se os circuitos existentes suportam a carga adicional e se há capacidade no quadro de distribuição.
Toda casa precisa de aterramento?
Sim. O aterramento é um componente essencial para a segurança da instalação e dos equipamentos elétricos.
O que acontece quando um circuito está sobrecarregado?
O disjuntor pode desarmar para proteger a instalação. Se isso ocorrer com frequência, é sinal de que a distribuição de carga ou o dimensionamento da instalação deve ser avaliado por um eletricista.
É possível fazer uma instalação elétrica sem projeto?
Embora algumas obras pequenas sejam executadas sem projeto formal, o recomendado é que toda instalação seja planejada de acordo com as normas técnicas e com as necessidades da residência. Isso reduz erros, facilita futuras manutenções e aumenta a segurança.
Conclusão
Entender como funciona uma instalação elétrica residencial ajuda a reconhecer a importância de um sistema bem planejado e executado. Desde a entrada de energia até a distribuição para tomadas e iluminação, cada componente desempenha um papel essencial para garantir o funcionamento seguro da residência.
Além de proporcionar conforto, uma instalação moderna protege pessoas, equipamentos e o próprio imóvel contra riscos como sobrecargas, choques elétricos e curtos-circuitos.

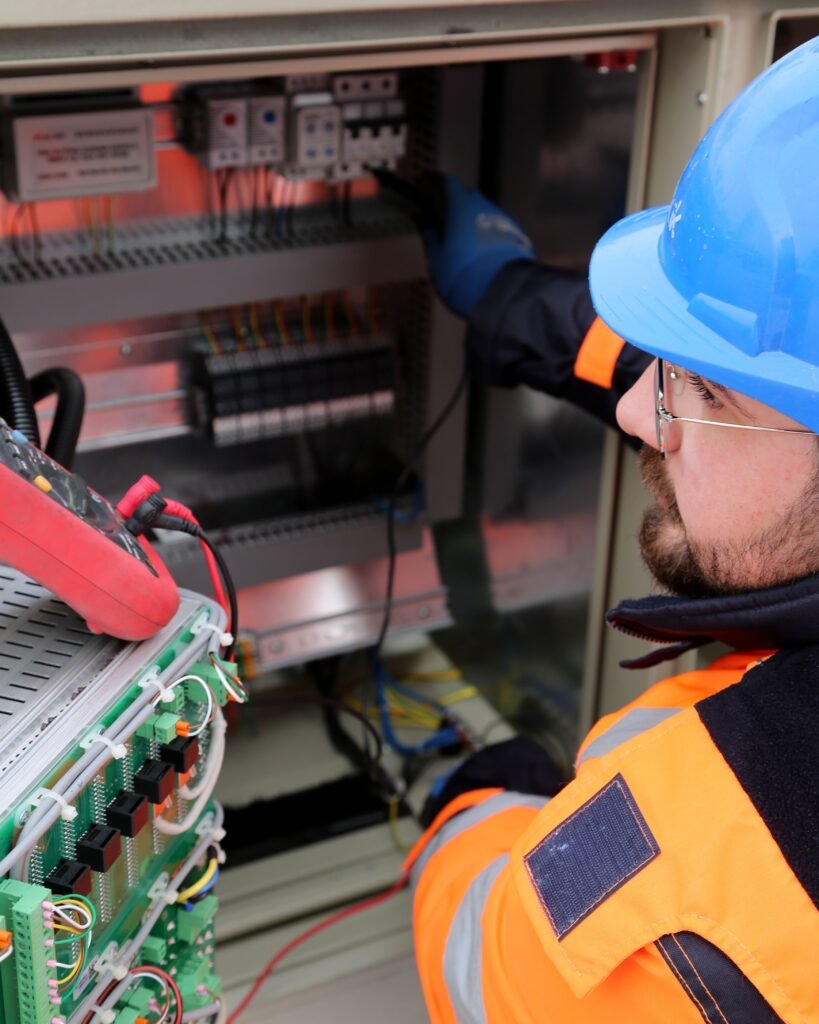

Se você está construindo, reformando ou suspeita que a instalação da sua casa esteja desatualizada, procure um eletricista qualificado para realizar uma avaliação técnica. Um projeto adequado é o primeiro passo para uma instalação segura, eficiente e preparada para atender às necessidades atuais e futuras da sua família.
